防爆墻指的是耐壓力較的墻，也稱耐爆墻、抗爆墻。多設在有危險的廠房或倉庫中。

公開了一種輕質抗爆防火墻，包括墻骨架，墻骨架由橫梁和立柱垂直相交組成，每個立柱由兩根凹口型鋼以凹口相對組合而成，每根橫梁為由兩根凹口型鋼以凹口相對組合而成的組合橫梁或由單根凹口型鋼充當?shù)膯胃鶛M梁，凹口型鋼的橫截面為凹陷矩形，在墻骨架兩側安裝有面板，在兩面板之間填充有多個巖棉層，巖棉層的密度由一側面板向另一側面板遞減。

抗爆防火墻是構建在具危險性或易發生火災事故場所的墻體，一般在墻骨架內填充等密度的巖棉，兩側為具有抗爆的面板。在發生后，抗爆防火墻能夠阻炸的，并能夠?qū)⒒馂?zāi)阻擋在墻外。目前抗爆防火墻般存在自身重量大、安裝使用不夠方等缺點。

技術實現要素：

針對實際運用中抗爆防火墻般存在自身重量大、安裝使用不夠方便這一問題，本實用新型目的在于提出一種防火抗爆墻，自重輕且安裝方便，具體方案如下：

一種防火抗爆墻，包括墻體，所述墻體包括防火抗爆板，所述防火抗爆板之間設有鋁纖維棉層，所述鋁纖維棉層端部設有龍骨，所述龍骨靠近所述防火抗爆板的兩側向所述防火抗爆板與所述纖維棉層之間延伸以形成延長部包覆于所述鋁纖維棉層的端部，所述延長部背離所述鋁纖維棉層端部的一端向所述鋁纖維棉層彎折形成限位部以固定所述鋁纖維棉層與所述龍骨的連接，所述延長部與所述防火抗爆板之間設有密封件，所述防火抗爆板上設有固定件，所述固定件貫穿所述防火抗爆板延伸至所述密封件、所述延長部、所述硅纖維棉層以固定所述防火抗爆板、所述密封件、所述延長部、所述鋁纖維棉層之間的連接。

本實施例優選地，所述防火抗爆墻由多塊所述墻體拼接固定而制成，所述墻體之間設有壓條。

本實施例優選地，所述龍骨設為鍍鋅龍骨。

本實施例優選地，所述防火抗爆板設為纖維增強水泥復合鋼板。

本實施例優選地，所述密封件設為遇水膨脹止水條。

本實施例優選地，所述壓條設為鋁合金壓條。

本實施例優選地，所述硅酸鋁纖維棉的容重設為128千克/平方米。

本實施例優選地，所述固定件設為外六角自攻釘。

與現有技術相比，本實用新型的有效果如下：

本實用新型墻體整體的構造簡單，利用防火抗爆板形成防火抗爆部，且將防火抗爆板設為纖維增強水泥復合鋼板，纖維增強水泥復合鋼板為表面鍍鋅鋼制材料，性能較高，易與其他鋼性構件互相連接，且切割安裝快捷簡單。在防火抗爆板之間即層設為鋁纖維棉層以形成防火抗爆部，相比現有巖棉保溫材料，硅酸鋁纖維棉耐火性與密封性更高，粘結力強，施工方便快有利于縮短工期價格且相比巖棉也更低，利用鋁纖維棉層還可在發生時起到緩沖的作用，以減弱所釋放到室外的沖擊力。同時，龍骨包覆于硅酸鋁纖維棉層端部，利用固定件將防火抗爆板、龍骨、硅酸鋁纖維棉層相互固定，提高墻體整體性能。其中，在龍骨與防火抗爆墻之間還設有密封件，密封件為遇水膨脹止水條，利用遇水膨脹止水條使龍骨與防火抗爆板之間連接更緊密，避免外部遇水由龍骨與防火抗爆板之間進入到硅酸鋁纖維棉層侵蝕硅酸鋁纖維棉層。并且，若墻體出現縫隙滲漏水現象，也可采用次密封件精修重新堵漏，成本低，且耐腐蝕性高。本實用新型防火抗爆墻采用硅酸鋁纖維棉層，減少混凝土的使用，減輕了墻體的總體重量，且配合復合鋼板使用，加強了墻體的抗爆效果及防火效果。

附圖說明

圖1為本實用新型的實施例的整體示意圖；

圖2為圖1中a部分的放大示意圖。

附圖標記：1、防火抗爆板；2、硅酸鋁纖維棉層；3、龍骨；4、延長部；5、限位部；6、密封件；7、固定件；8、壓條。

具體實施方式

下面結合實施例及附圖對本實用新型作進一步的詳細說明，但本實用新型的實施方式不僅限于此。

如圖1和圖2所示，一種防火抗爆墻，由多塊墻體組成，一塊墻體包括兩塊防火抗爆板1，防火抗爆板1優選采用纖維增強水泥復合鋼板。兩塊防火抗爆板1平行設置且在兩塊防火抗爆板1之間填充設有鋁纖維棉層2。硅鋁纖維棉層2兩端的端部均設有龍骨3。其中，龍骨3靠近防火抗爆板1的兩側向防火抗爆板1與鋁纖維棉層2之間延伸以形成延長部4包覆于鋁纖維棉層2的端部，延長部4背離硅纖維棉層2端部的一端向鋁纖維棉層2彎折形成限位部5以固鋁纖維棉層2與龍骨3的連接。本實施例中鋁纖維棉的容重設為128千克/平方米。

為加強龍骨3與防火抗爆板1之間的連接，避免外部遇水由龍骨3與防火抗爆板1之間進入到鋁纖維棉層2侵蝕鋁纖維棉層2，在延長部4與防火抗爆板1之間設有密封件6，密封件6選設為遇水膨脹止水條。

進一步的，防火抗爆板1上設有固定件7，固定件7貫穿防火抗爆板1延伸至密封件6、延長部4、鋁纖維棉層2以固定防火抗爆板1、密封件6、延長部4、硅酸鋁纖維棉層2之間的連接。本實施例中，固定件7優選設為外六角自攻釘。

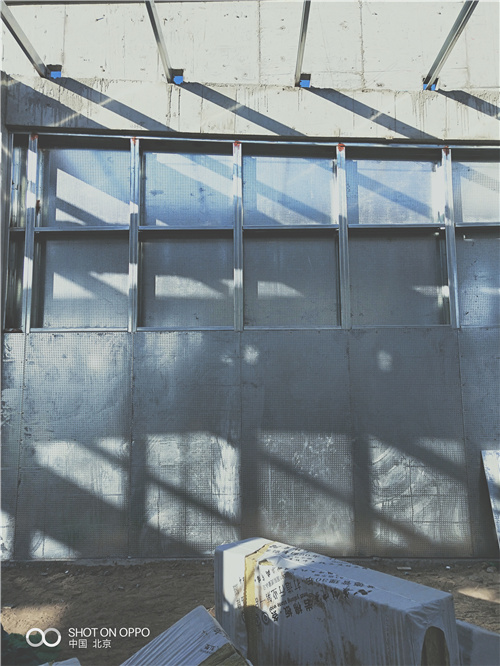

多塊墻體通過龍骨3抵接進行拼接固定，在不同墻體的防火抗爆板1之間設有壓條8，以加強墻體之間的連接穩定性，避免存在空隙。本實施例壓條8優選設為鋁合金壓條8，龍骨3設為鍍鋅龍骨3。

本實用新型墻體整體的構造簡單，利用防火抗爆板1形成防火抗爆部，且將防火抗爆板1設為纖維增強水泥復合鋼板，纖維增強水泥復合鋼板為表面鍍鋅鋼制材料，沖擊性能，易與其他鋼性構件互相連接，且切割安裝快捷簡單。在防火抗爆板1之間即層設鋁纖維棉層2以形成防火抗爆部，相比現有巖棉保溫材料，鋁纖維棉耐火性與密封性高，施工方便有利于縮短工期價格且相比巖棉也低，利用鋁纖維棉層2還可在發生時起到緩沖的作用，以減所釋放到室外的力。本實用新型防火抗爆墻采用鋁纖維棉層2，減少混凝土的使用，減輕了墻體的總體重量，且配合復合鋼板使用，加強了墻體的抗爆效果及防火效果。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。

技術特征：

1. 一種防火抗爆墻，包括墻體，所述墻體包括防火抗爆板

2. (1)，其特征在于，所述防火抗爆板(1)之間設有硅酸鋁纖維棉層

3. (2)，所述硅酸鋁纖維棉層(2)端部設有龍骨

4. (3)，所述龍骨(3)靠近所述防火抗爆板(1)的兩側向所述防火抗爆板

5. (1)與所述硅酸鋁纖維棉層

6. (2)之間延伸以形成延長部

7. (4)包覆于所述硅酸鋁纖維棉層

8. (2)的端部，所述延長部

9. (4)背離所述硅酸鋁纖維棉層

10. (2)端部的一端向所述硅酸鋁纖維棉層

11. (2)彎折形成限位部

12. (5)以固定所述硅酸鋁纖維棉層

13. (2)與所述龍骨

14. (3)的連接，所述延長部

15. (4)與所述防火抗爆板

16. (1)之間設有密封件

17. (6)，所述防火抗爆板

18. (1)上設有固定件

19. (7)所述固定件

20. (7)貫穿所述防火抗爆板(1)延伸至所述密封件(6)、所述延長部(4)、所述硅酸鋁纖維棉層

21. (2)以固定所述防火抗爆板(1)、所述密封件(6)、所述延長部(4)、所述硅酸鋁纖維棉層(2)之間的連接。




2.根據權利要求1所述的防火抗爆墻，其特征在于，所述防火抗爆墻由多塊所述墻體拼接固定而制成，所述墻體之間設有壓條(8)。

3.根據權利要求1所述的防火抗爆墻，其特征在于，所述龍骨(3)設為鍍鋅龍骨(3)。

4.根據權利要求1所述的防火抗爆墻，其特征在于，所述防火抗爆板(1)設為纖維增強水泥復合鋼板。

5.根據權利要求1所述的防火抗爆墻，其特征在于，所述密封件(6)設為遇水膨脹止水條。

6.根據權利要求2所述的防火抗爆墻，其特征在于，所述壓條(8)設為鋁合金壓條(8)。

7.根據權利要求1所述的防火抗爆墻，其特征在于，所述硅酸鋁纖維棉層(2)的容重設為128千克/平方米。

8.根據權利要求1所述的防火抗爆墻，其特征在于，所述固定件(7)設為外六角自攻釘。

技術總結
本實用新型公開了一種防火抗爆墻，涉及抗爆墻的技術領域，包括防火抗爆板，防火抗爆板之間設有硅酸鋁纖維棉層，硅酸鋁纖維棉層端部設有龍骨，龍骨靠近防火抗爆板的兩側向防火抗爆板與硅酸鋁纖維棉層之間延伸以形成延長部，延長部背離硅酸鋁纖維棉層端部的一端向硅酸鋁纖維棉層彎折形成限位部，延長部與防火抗爆板之間設有密封件，防火抗爆板上設有固定件，固定件貫穿防火抗爆板延伸至密封件、延長部、硅酸鋁纖維棉層以固定防火抗爆板、密封件、延長部、硅酸鋁纖維棉層之間的連接。本實用新型防火抗爆墻采用硅酸鋁纖維棉層，減少混凝土的使用，減輕了墻體的總體重量，且配合復合鋼板使用，加強了墻體的抗爆效果及防火效果。
